转速传感器与齿轮形状适配的说明

一：无源转速传感器：

齿轮材料：齿轮采用导磁率强的金属材料；

齿形：成渐开线齿形是最合适的齿形；

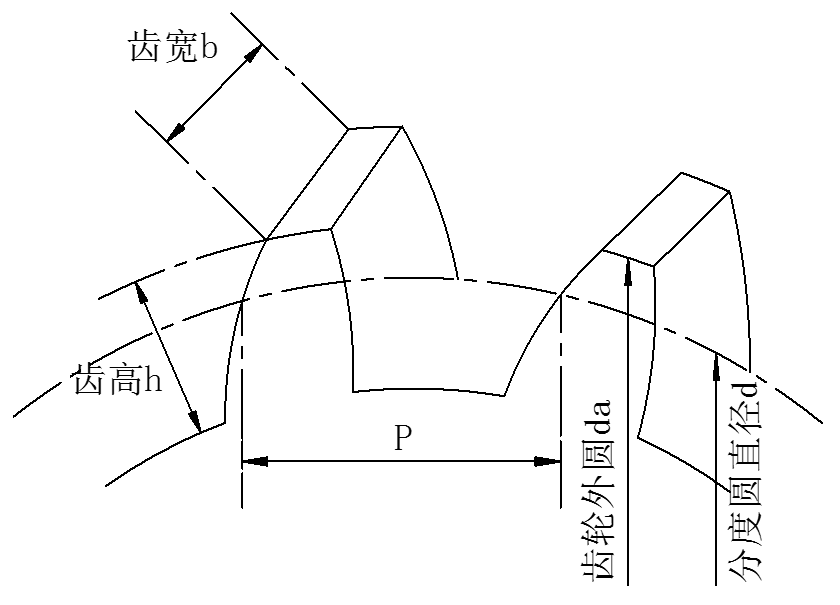

齿轮模数：2～4，  齿宽b：大于5mm；

 二：有源转速传感器：

齿轮材料：齿轮采用导磁率强的金属材料；

齿形：成渐开线齿形或方齿；

三：说明：

采用无源转速传感器的场合建议采用成渐开线齿形齿轮，这样其输出的波形类形于正弦波；

若其采用了方齿齿轮，则其输出波形可能类型于下图：

其输出保持零位时间过长（且保持时间与齿顶长度和齿底长度有关），增大了零位受干扰的可能性，若传感器零位

受到干扰，而后端系统采用过零比较器式解调，则解调后的转速不能真实反映现场齿轮的转速。
